Docker Swarm从部署到基本操作

关于Docker Swarm
Docker Swarm由两部分组成：

Docker集群：将一个或多个Docker节点组织起来，用户就能以集群的方式进行管理；
应用编排：有一套API用来部署和管理容器；

官方资料：https://docs.docker.com/swarm/
网络图

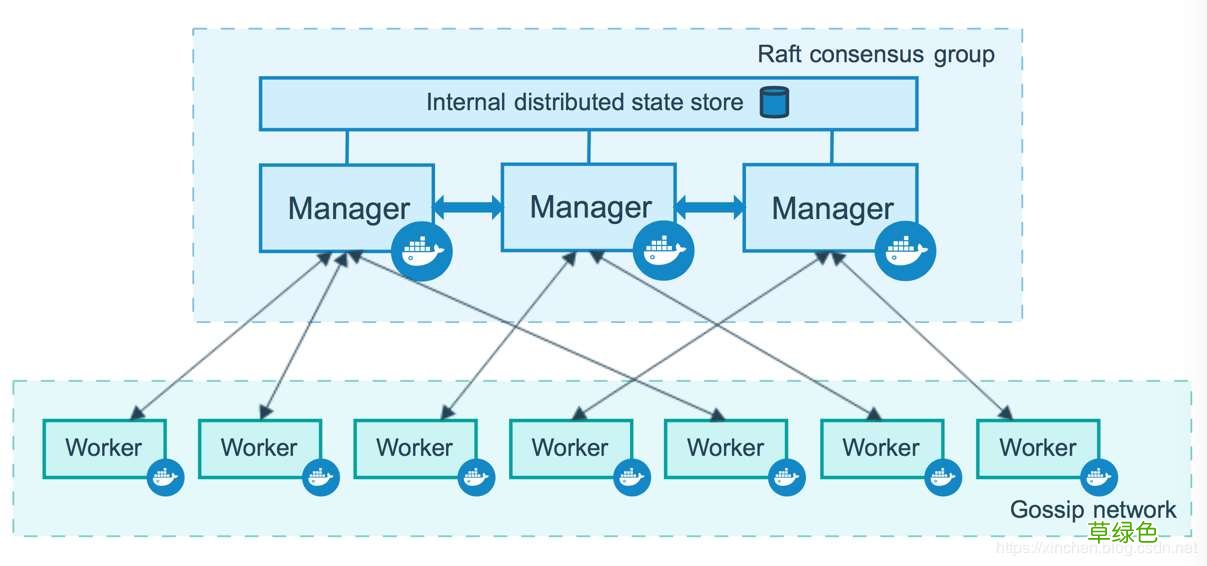

下图是个典型的Docker Swarm集群部署图，来自Docker官网：

文章插图
接下来照着上图来搭建一个Docker Swarm集群。
准备工作
本次实战一共用到了5台机器，配置信息全部相同，如下：

操作系统：CentOS Linux release 7.6.1810
Docker服务版本：1.13.1
防火墙都已经关闭；

机器的信息如下表所示：
IP地址主机名身份192.168.121.142m0管理节点192.168.121.139m1管理节点192.168.121.140m2管理节点192.168.121.141w0工作节点192.168.121.138w1工作节点
为什么要三个管理节点？
从官方图可见，管理节点集群之间的内部管理协调使用了Raft共识算法，这样就保证了管理节点高可用（HA），一般情况下会参考以下两个原则：

部署奇数个管理节点，这样有利于减少脑裂；
不要部署太多管理节点，因为越多管理节点意味着需要花费跟多时间来达成共识；

部署集群步骤简介
接下来的整个部署过程分为以下几步：

初始化第一个管理节点（m0）；
加入新的管理节点（m1、m2）；
加入工作节点（w0、w1）；

接下来正式开始吧；
初始化第一个管理节点（m0）
m0节点的IP地址是192.168.121.142，因此在m0节点执行以下命令：
【Docker Swarm从部署到基本操作】docker swarm init \--advertise-addr 192.168.121.142:2377--listen-addr 192.168.121.142:2377关于advertise-addr和listen-addr这两个参数，前者用来指定其他节点连接m0时的地址，后者指定承载swarm流量的IP和端口，它们更详细和深入的区别可以参考文章：https://boxboat.com/2016/08/17/whats-docker-swarm-advertise-addr/
2. 控制台返回信息如下，表明Swarm集群初始化成功：
Swarm initialized: current node (7585zt09o2sat82maef0ocf42) is now a manager.To add a worker to this swarm, run the following command:docker swarm join \--token SWMTKN-1-5huefb5501cv7p8i2op1am2oevasoqu4te8vpvapndkudvszb4-e8l6755jstd7urpdo5smyi8fv \192.168.121.142:2377To add a manager to this swarm, run 'docker swarm join-token manager' and follow the instructions.列出当前Swarm集群的所有节点，可以看到唯一的节点m0的状态和身份：
[root@m0 ~]# docker node lsIDHOSTNAME STATUS AVAILABILITY MANAGER STATUS7585zt09o2sat82maef0ocf42 * m0ReadyActiveLeader现在集群已经建立起来了，接下来我们需要加入更多的管理节点和工作节点；
如何加入新的节点？
Docker Swarm的新节点加入策略是从管理节点获取一长串命令，被称为join token，任何想加入集群的机器只要自己执行这个join token即可加入Swarm集群；
如果有新的管理节点需要加入，在m0执行命令docker swarm join-token manager即可得到管理节点的join token，如下所示：
[root@m0 ~]# docker swarm join-token managerTo add a manager to this swarm, run the following command:docker swarm join \--token SWMTKN-1-5huefb5501cv7p8i2op1am2oevasoqu4te8vpvapndkudvszb4-5tz9d4w7nwzu8r4ozd0ff2aiu \192.168.121.142:2377如果有新的工作节点需要加入，在m0执行命令docker swarm join-token worker即可得到工作节点的join token，如下所示：
[root@m0 ~]# docker swarm join-token workerTo add a worker to this swarm, run the following command:docker swarm join \--token SWMTKN-1-5huefb5501cv7p8i2op1am2oevasoqu4te8vpvapndkudvszb4-e8l6755jstd7urpdo5smyi8fv \192.168.121.142:2377两种join token都准备好了，接下来开始加入新节点。
加入管理节点m1、m2
在m1上执行前面取得的管理节点join token：
[root@m1 ~]# docker swarm join \>--token SWMTKN-1-5huefb5501cv7p8i2op1am2oevasoqu4te8vpvapndkudvszb4-5tz9d4w7nwzu8r4ozd0ff2aiu \>192.168.121.142:2377This node joined a swarm as a manager.在m2上做同样的操作；
在m0、m1、m2其中的任意一台上执行命令docker node ls查看Swarm集群的现状，如下图，可见三个管理节点都是正常状态，ID字段带有星号后缀表示当前执行命令的机器是m1：
[root@m1 ~]# docker node lsIDHOSTNAME STATUS AVAILABILITY MANAGER STATUS0isfyre69mdu1hm11esf1q3dkm2ReadyActiveReachable7585zt09o2sat82maef0ocf42m0ReadyActiveLeaderslc0hjbs7jh2hdi8ai3wohy23 * m1ReadyActiveReachable加入工作节点w0、w1
在w0上执行前面取得的工作节点的join token：
[root@w0 ~]# docker swarm join \>--token SWMTKN-1-5huefb5501cv7p8i2op1am2oevasoqu4te8vpvapndkudvszb4-e8l6755jstd7urpdo5smyi8fv \>192.168.121.142:2377This node joined a swarm as a worker.在w1上做同样的操作；
在m0、m1、m2其中的任意一台上执行命令docker node ls查看Swarm集群的现状，可见工作节点已经全部就绪：
[root@m0 ~]# docker node lsIDHOSTNAME STATUS AVAILABILITY MANAGER STATUS0isfyre69mdu1hm11esf1q3dkm2ReadyActiveReachable7585zt09o2sat82maef0ocf42 * m0ReadyActiveLeaderi71bcxt1auc804syybroajtanw1ReadyActiveslc0hjbs7jh2hdi8ai3wohy23m1ReadyActiveReachablewqcwcccva3d3mxgi5p423d4fvw0ReadyActive 至此，Swarm集群环境搭建完毕，接下来可以验证了。
验证Swarm集群环境
创建名为tomcat-net的覆盖网络(Overlay Netowork)，这是个二层网络，处于该网络下的docker容器，即使宿主机不一样，也能相互访问：
docker network create -d overlay tomcat-net创建名为tomcat的服务，使用了刚才创建的覆盖网络：
docker service create --name tomcat \--network tomcat-net \-p 8080:8080 \--replicas 3 \tomcat:7.0.96-jdk8-openjdk执行命令docker service ls查看当前所有服务：
[root@m0 ~]# docker service lsIDNAMEMODEREPLICAS IMAGEkguawc4b5th4 tomcat replicated 3/3tomcat:7.0.96-jdk8-openjdk 执行命令docker service ps tomcat查看名为tomcat的服务，可见三个容器分别部署在m0、m2、w1机器上：
[root@m0 ~]# docker service ps tomcatIDNAMEIMAGENODE DESIRED STATE CURRENT STATEERROR PORTSn1gs9f1plce2 tomcat.1 tomcat:7.0.96-jdk8-openjdk w1RunningRunning 19 minutes agoq8jyg088ci21 tomcat.2 tomcat:7.0.96-jdk8-openjdk m2RunningRunning 19 minutes agoh9ww33dpw56m tomcat.3 tomcat:7.0.96-jdk8-openjdk m0RunningRunning 19 minutes ago执行命令docker service inspect --pretty tomcat查看名为tomcat的服务的详细信息(去掉–pretty可以看到更完整的)：

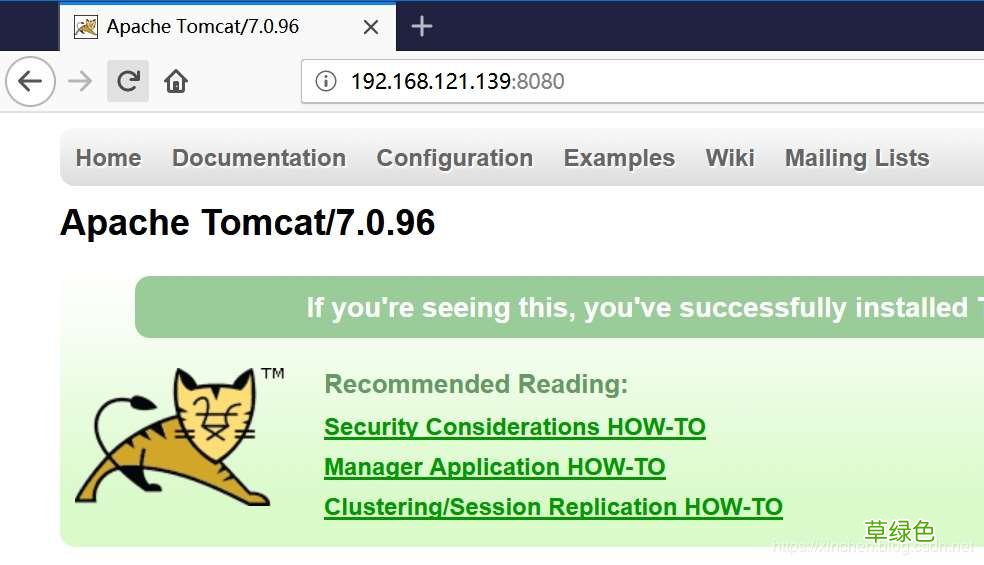

[root@m0 ~]# docker service inspect --pretty tomcatID: kguawc4b5th4qlwlsv183qtaiName: tomcatService Mode: Replicated Replicas: 3Placement:UpdateConfig: Parallelism: 1 On failure: pause Max failure ratio: 0ContainerSpec: Image: tomcat:7.0.96-jdk8-openjdk@sha256:91eadffb59d9a35ada2d39fcd616a749ac580aa5e834499b7128f27be2e46623Resources:Networks: tomcat-net Endpoint Mode: vipPorts: PublishedPort 8080 Protocol = tcp TargetPort = 8080打开浏览器，尝试访问m0、m1、m2、w0、w1这个五个机器的8080端口，都可以成功访问tomcat首页：

文章插图
服务模式

服务模式一共有两种：Ingress和Host，如果不指定，则默认的是Ingress；
Ingress模式下，到达Swarm任何节点的8080端口的流量，都会映射到任何服务副本的内部80端口，就算该节点上没有tomcat服务副本也会映射；
Host模式下，仅在运行有容器副本的机器上开放端口，使用Host模式的命令如下：

docker service create --name tomcat \--network tomcat-net \--publish published=8080,target=8080,mode=host \--replicas 3 \tomcat:7.0.96-jdk8-openjdk服务扩缩容
执行命令docker service scale tomcat=5将副本数从3调整为5：
[root@m0 ~]# docker service scale tomcat=5tomcat scaled to 5执行命令docker service ps tomcat查看名为tomcat的服务，可见每台机器上都分布了一个容器：
[root@m0 ~]# docker service ps tomcatIDNAMEIMAGENODE DESIRED STATE CURRENT STATE ERROR PORTSw32tjahze2fk tomcat.1 tomcat:7.0.96-jdk8-openjdk m2RunningRunning 42 minutes agoyj5czwwhrrsh tomcat.2 tomcat:7.0.96-jdk8-openjdk m0RunningRunning 42 minutes agopq40995nbd0k tomcat.3 tomcat:7.0.96-jdk8-openjdk w1RunningRunning 42 minutes agoy1y6z1jczel1 tomcat.4 tomcat:7.0.96-jdk8-openjdk m1RunningRunning about a minute agow0dcii8f79os tomcat.5 tomcat:7.0.96-jdk8-openjdk w0RunningRunning about a minute ago滚动升级
当前tomcat服务中，tomcat镜像的tag是7.0.96-jdk8-openjdk，我们来尝试升级到9.0.24-jdk11-openjdk，执行以下命令：
docker service update \--image tomcat:9.0.24-jdk11-openjdk \--update-parallelism 1 \--update-delay 10s tomcat上述命令有几处需要注意：
a. update-parallelism：每次更新的容器数量，这里设置为1，表示每一个容器升级成功后才去升级下一个；
b. update-delay：每一批升级成功后，升级下一批之前的等待时间，这里表示升级一个容器后等10秒再升级下一个；
2. 在升级过程中执行命令docker service ps tomcat查看服务，可以看到新版本容器逐个启动的过程：

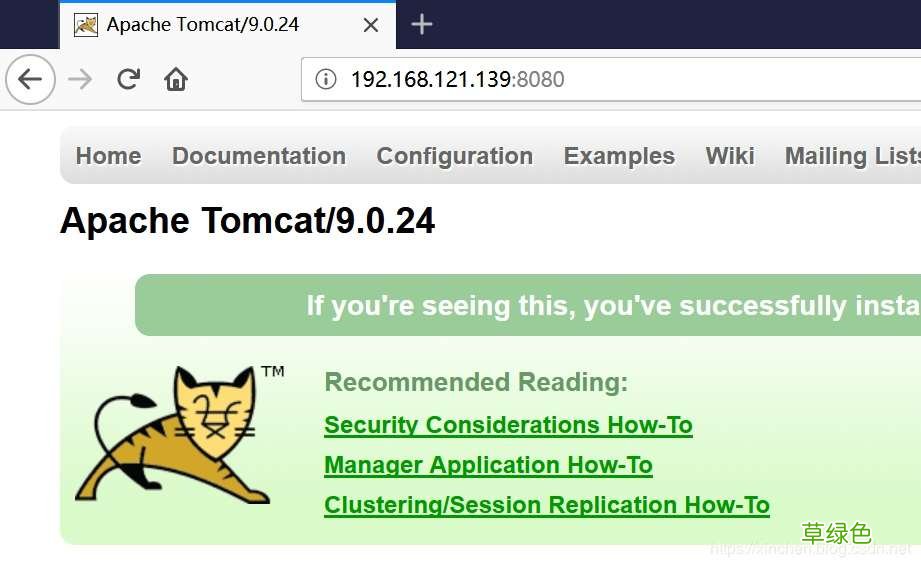

[root@m0 ~]# docker service ps tomcatIDNAMEIMAGENODE DESIRED STATE CURRENT STATE ERROR PORTSw32tjahze2fk tomcat.1tomcat:7.0.96-jdk8-openjdkm2RunningRunning 56 minutes agoyj5czwwhrrsh tomcat.2tomcat:7.0.96-jdk8-openjdkm0RunningRunning 56 minutes agosemuna9awsn7 tomcat.3tomcat:9.0.24-jdk11-openjdk w1RunningRunning 15 seconds agopq40995nbd0k\_ tomcat.3 tomcat:7.0.96-jdk8-openjdkw1ShutdownShutdown about a minute agoy1y6z1jczel1 tomcat.4tomcat:7.0.96-jdk8-openjdkm1RunningRunning 15 minutes agooot3yex74v4t tomcat.5tomcat:9.0.24-jdk11-openjdk w0RunningPreparing 5 seconds agow0dcii8f79os\_ tomcat.5 tomcat:7.0.96-jdk8-openjdkw0ShutdownShutdown 3 seconds ago升级完成后，用浏览器访问服务，可见tomcat版本已经升级：

文章插图
删除服务
执行命令docker service rm tomcat即可删除服务：
[root@m0 ~]# docker service rm tomcattomcat[root@m0 ~]# docker service lsID NAME MODE REPLICAS IMAGE至此，Docker Swarm从部署到基本操都已经体验过一次了，希望您在搭建环境的时候，本文能给您一些参考。
