Linux bridge桥接两个VirtualBox虚拟网络的方法步骤

这篇文章缘起于这段时间我对拆东墙补西墙这种工作方式的抱怨。
先是磁盘空间不够用，配发的电脑仅仅剩余12G的空间，不能外接硬盘，暂时也不能上传备份，相当于一台离线的机器吧。我却要完整编译一个4.19版本的Linux内核…于是没日没夜的，我开始人肉压缩再释放的操作，不得开心颜。最终我还是搞定了问题，不过这个磁盘空间问题解决得不算优雅，至少它无法让人觉得我在炫技。
和针对磁盘空间的抱怨相比，下面的问题就有点意思了。
使用虚拟机搭建网络测试环境总是会遇到各种奇葩的问题，这往往是各种虚拟机平台的缺陷所致。(也许我理解狭隘，但在我看来阻碍工作的机制就是缺陷)

虚拟网络毕竟不是真实的，网络技术发展40余年，一个软件想通过覆盖全面的测试几乎是不可能的，设计考虑不周全也是正常现象。

比方说用VirtualBox虚拟机搭建满足如下需求的测试环境：

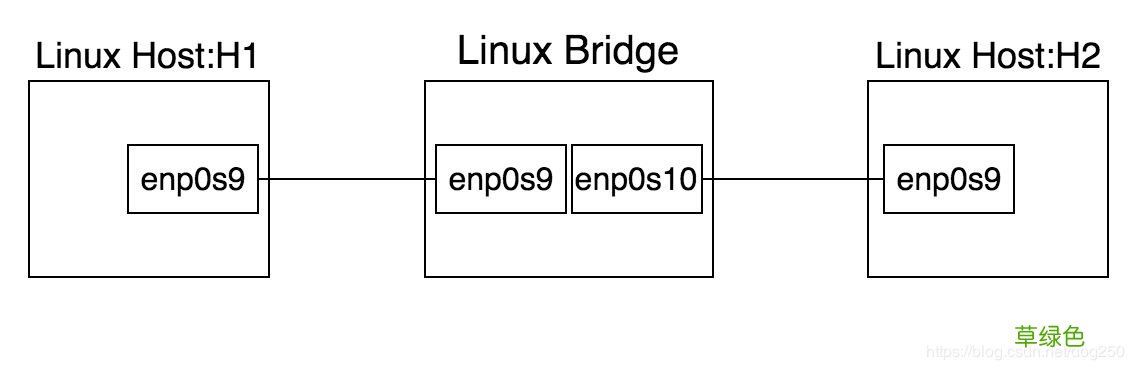

我需要一台Linux主机作为网桥桥接两个网络。(我需要中间设置些规则又不想走路由)

文章插图
很简单是不是？你试过吗？
想法非常直接且简单。类似VMWare的Lan Segment ， VirtualBox有一种虚拟网络叫做Internal Network ，说白了就是帮你摸你一个内部的私有网络。

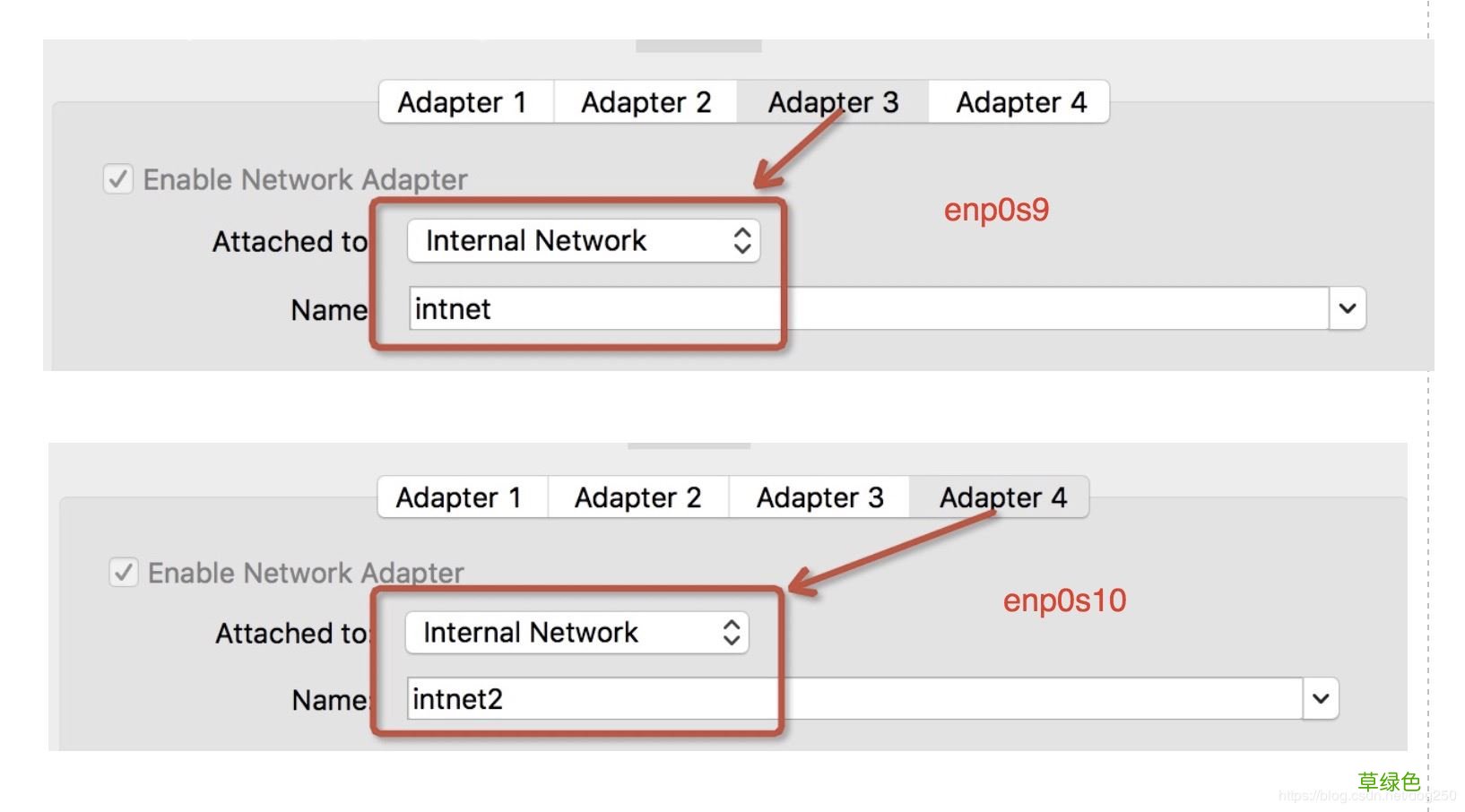

主机B作为Bridge ，网卡配置如下：

文章插图
作为Bridge桥接两个网络的两台主机， Linux系统做如下配置：

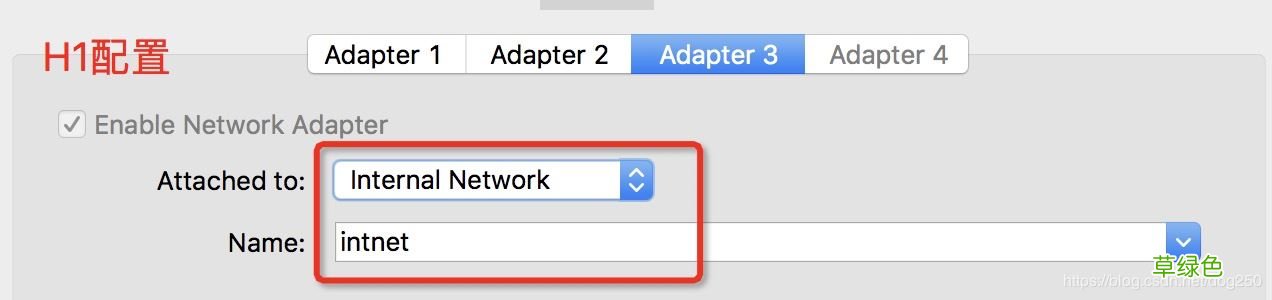

brctl addbr br0;brctl addif br0 enp0s9;brctl addif br0 enp0s10;ifconfig br0 up;主机H1的enp0s9设置为Internal模式，接入intnet：

文章插图

H1的Linux系统配置如下：

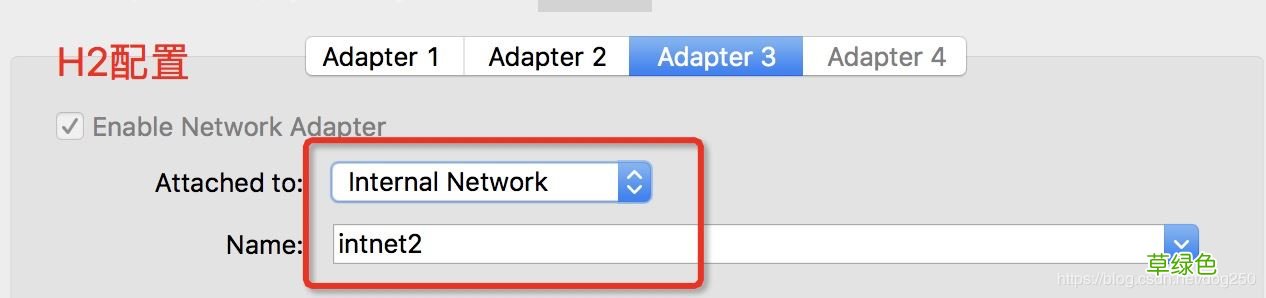

ifconfig enp0s9 40.40.40.201/24主机H2的enp0s9设置为Internel模式，接入intnet2:

文章插图

H2的Linux系统配置如下：
ifconfig enp0s9 40.40.40.100/24你觉得H1和H2互相ping对方的地址，能通吗？
试过就知道，不行！

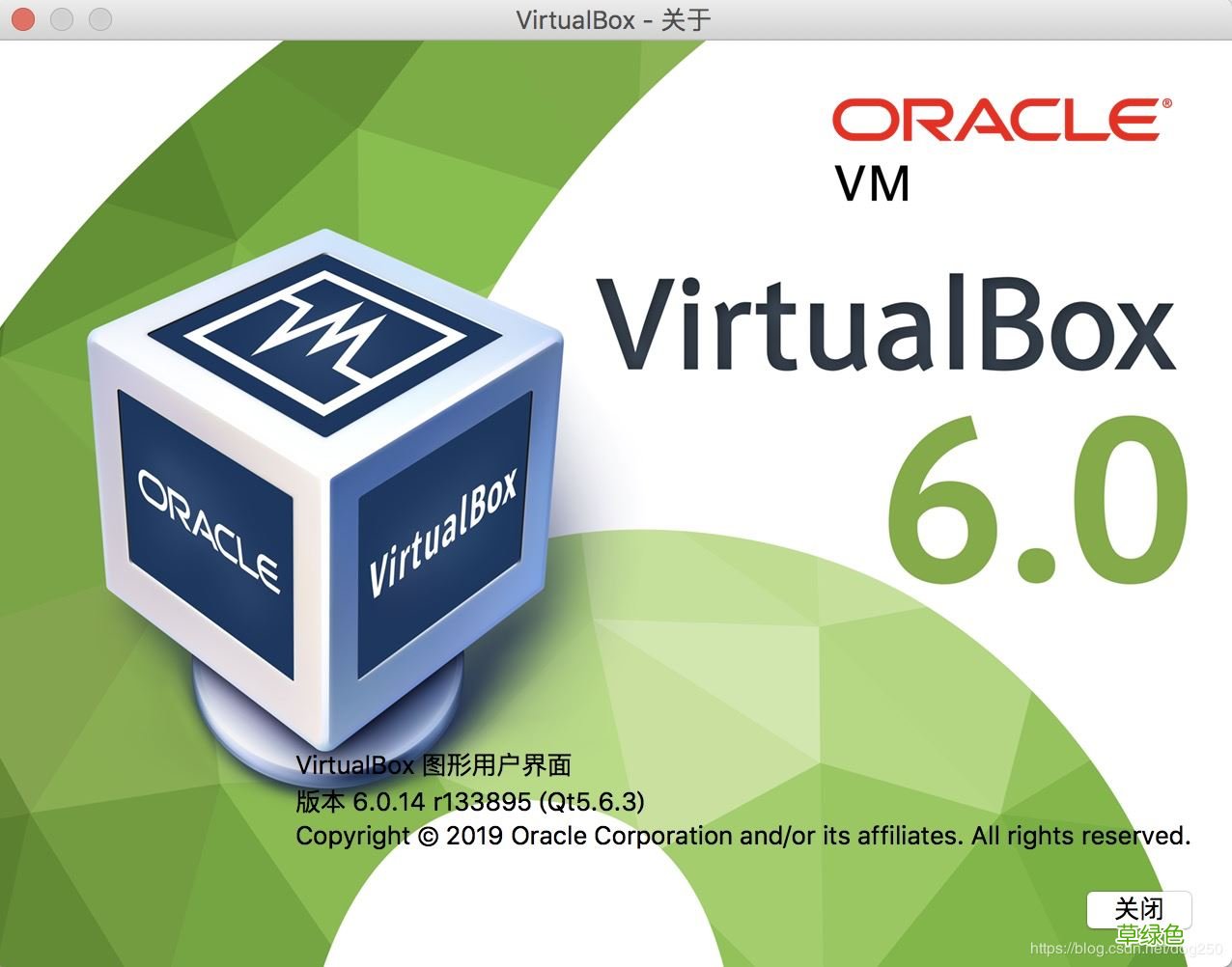

迄至2019年11月8日， 6.0.14是最新的了：

文章插图
是的，不行！
我先解释Why ，再来演示How 。
那么， Why？
和VMWare的LAN Segment内部有一个虚拟学习型交换机(早期是广播式Hub) 不同， VirtualBox的Internal Network内部的交换机不是学习型的，而是注册型的！
所谓的注册型交换机就是，只有注册过的Mac地址，该交换机才会帮你转发！这类交换机只有两种转发策略：
对于广播帧，所有的端口都发一份。对于单播帧，仅向注册该目标Mac地址的端口发送。
很显然，猜测其内部是有一张表的：
注册端口Mac地址P1Mac1P2Mac2……
那么交换机是如何注册Mac地址的呢？或者说，从哪里可以看到一个虚拟机的一个网卡注册了哪个Mac呢？

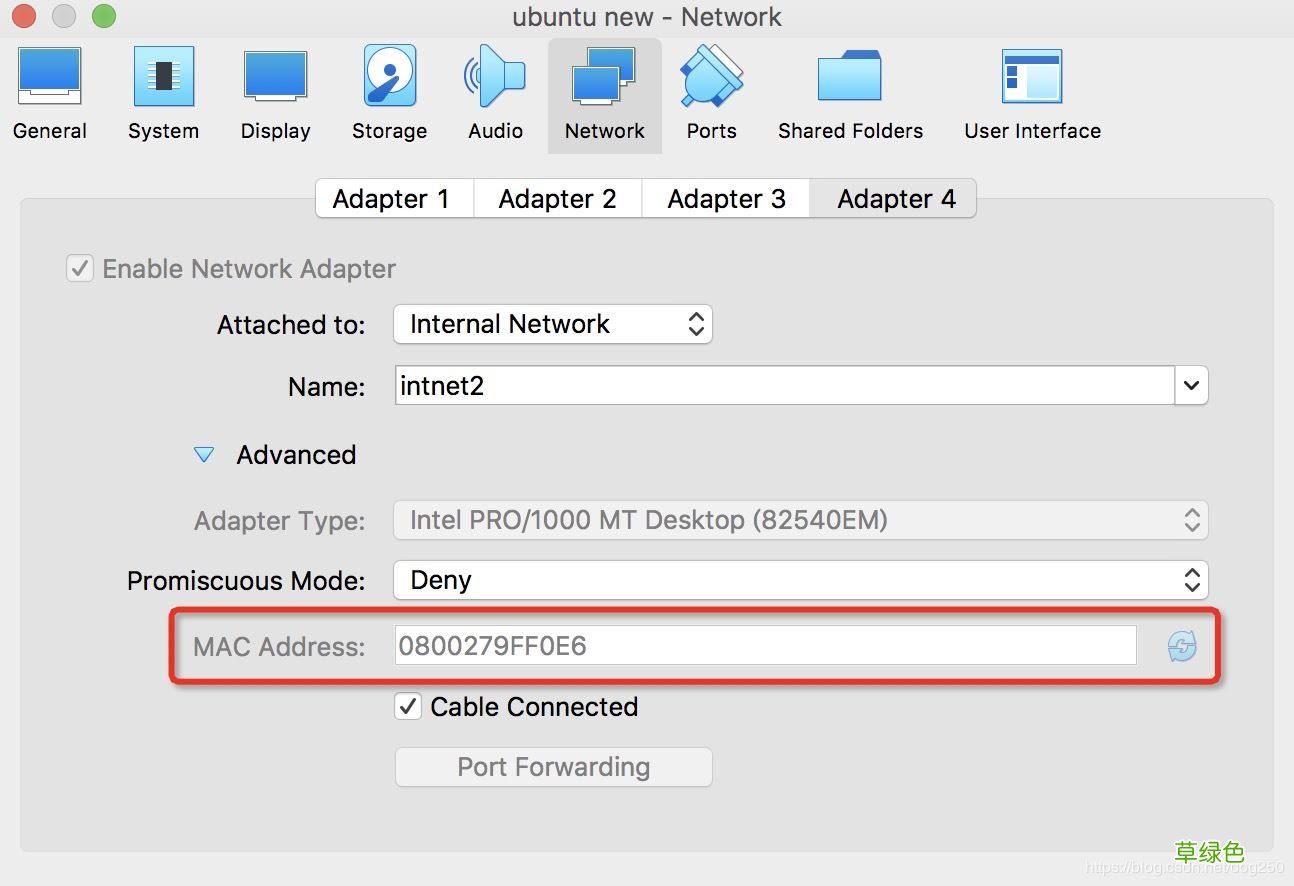

请看“虚拟机->设置->网络”：

文章插图
每激活一块网卡，展开下面的Advanced就是该网卡的注册Mac地址。
上面的实验不通的原因现在很明确了。H1 ping H2时，经由Linux Bridge ， ARP请求可以广播到H2 ，此时H2收到的ARP广播中，源MAC自然是H1的MAC地址， 当H2回复ARP Reply时，目标MAC为H1的MAC地址，而H1的MAC地址没有注册在intnet2的虚拟交换机中，所以intnet2的交换机不会转发这个帧。 所以自然就不通咯！
好了，接下来，我来打通其任督二脉，让它通！是演示How的时候了。

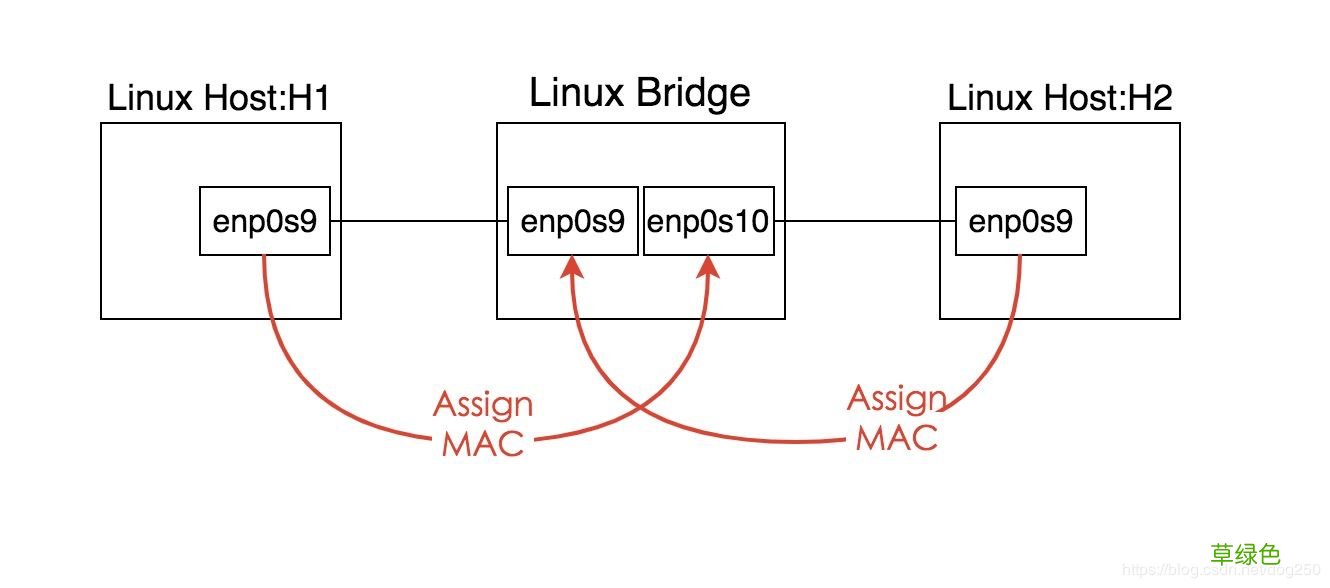

只需要三步：

将intnet上H1的MAC地址注册在Linux Bridge的intnet2网卡enp0s10 。
将intnet2上H2的MAC地址注册在Linux Bridge的intnet网卡enp0s9 。
Linux Bridge主机起来后，通过ifconfig命令将其enp0s9 ， enp0s10网卡的MAC改成别的。

文章插图
我来分别演示具体如何做。

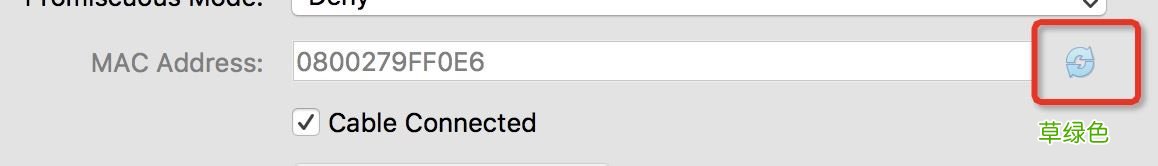

我们看到网卡配置界面貌似没有指定MAC地址的选项，只有一个随机生成MAC的按钮：

文章插图

怎么办？
用命令行啊！
我们使用VBoxManage命令指定特定网卡的MAC地址，如下所示：

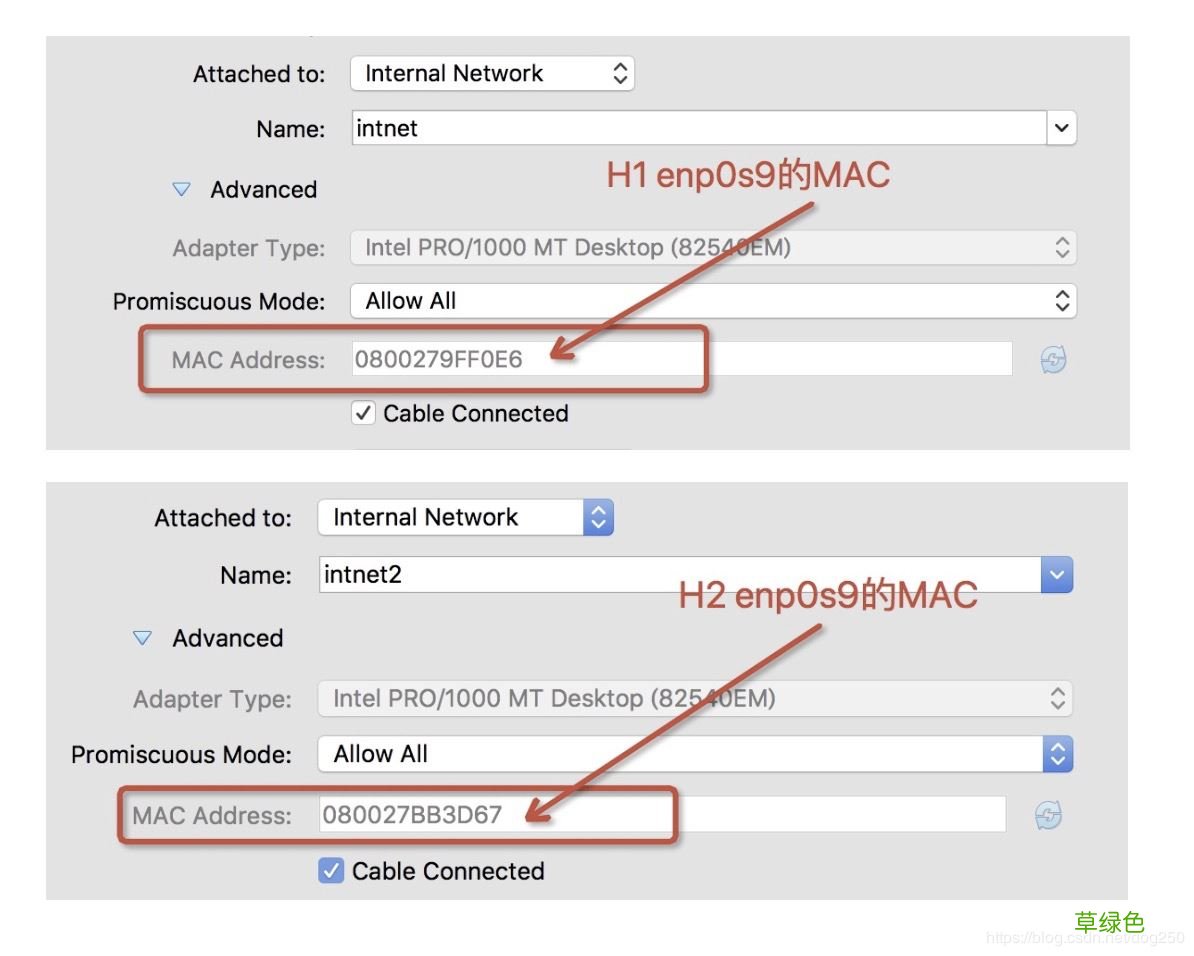

zhaoyadeMacBook-Pro:~ $ VBoxManage modifyvm "ubuntu new" --macaddress4 0800279ff0e6zhaoyadeMacBook-Pro:~ $ VBoxManage modifyvm "ubuntu new" --macaddress3 080027bb3d67以上的 0800279ff0e6 是H1 enp0s9的MAC地址，而 080027bb3d67 则是H2 enp0s9的MAC地址，从它们的网络配置界面可以看到：

文章插图
OK ，现在启动Linux Bridge机器，完成第三步，之所以需要这一步，是防止地址冲突导致Bridge的转发表中毒：

0800279ff0e6可以从H1的intnet学习到。
0800279ff0e6被配置在自己的enp0s10上。

懵圈了不是？所以必须把Linux Bridge的enp0s9 ， enp0s10这两个网卡的MAC改成别的，而这个修改动作VirtualBox的Internal Network交换机并不知道(只有新的网卡激活或者重新注册新的MAC会改变转发表，即点击那个小按钮或者执行VBoxManage命令改变MAC地址) ，所以并不影响其转发表。
好了，让我们行动：
ifconfig enp0s9 hw ether 08:00:27:bb:3d:68ifconfig enp0s10 hw ether 08:00:27:9f:f0:e7OK ，所有步骤做完，让我们测试：
brctl addbr br0;brctl addif br0 enp0s9;brctl addif br0 enp0s10;ifconfig br0 up;再次ping一下？

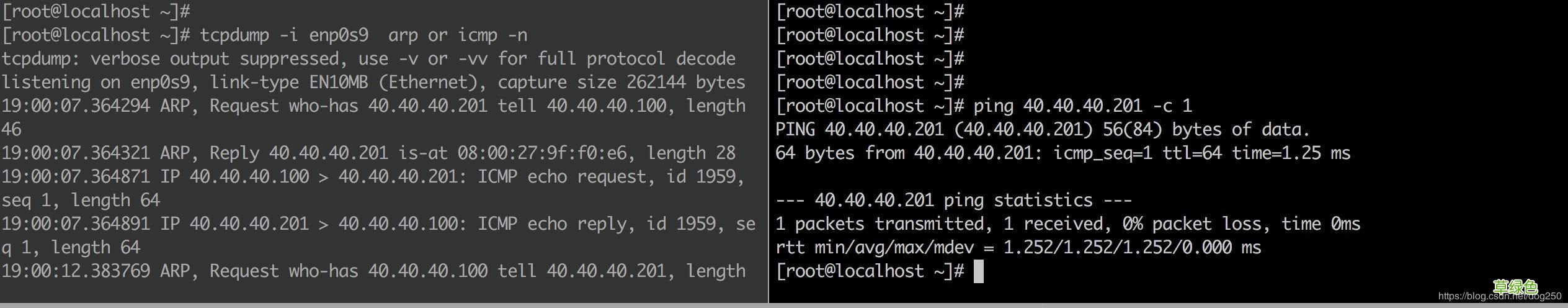

文章插图

这不就通了嘛…
事实上， HostOnly模式的桥接与Intenal Network类似，也有这样的问题，也是一样的解决方法。
我不知道这个无法桥接两个网络的问题是VirtualBox有意为之还是说它真的是一个实现上的缺陷，但我是真的在实际工作当中遇到了这个需求，所以在我个人看来，它就是缺陷！这一点明显不如VMWare的LAN Segment 。
又或者说， VirtualBox仅仅在Mac OS上有这个问题？在Windows上好好的？也说不准，离开Windows平台已经快两年了。
这个问题解决了快一天。
一开始，我觉得是我的brctl配置问题，这么显然的一个操作，咋就不通呢…百思不得其解，我是使用HostOnly做实验的，后来通过抓包发现， H1的返回包直接返回到了Mac OS宿主机的vboxnet1网卡上的，而vboxnet1并没有向Linux Bridge转发这个包，先是怀疑是VirtualBox的一个BUG ，重启系统无果后，我大致就猜出什么意思了。至于说什么 “注册型交换机” 这种词，都是我瞎猜自造的，不管怎么说，八九不离十吧，并且我显然跟随这问题解决了它。
好久没有遭遇这类问题了，不过我还是比较喜欢并且善于解这种疑难杂症的，个人不是很擅长写常规知识的教程，但对于这种平时大家不怎么遇到的怪问题，我这里自有妙药。
在找到答案之前，我也Google了很久，查找VirtualBox上对应LAN Segment的东西，并且查找Internal Network和LAN Segment的区别，我甚至想找一个Mac OS上的Virtual Switch来用，自己营造一个虚拟并真实的以太网…如果真的找不到，那就只能DIY一个了。
还好，在这个及其不切实际的大场面上动干戈之前，我突然想到了本文所述的解决问题的方法，谢天谢地～
